Неизолированные воздуховоды серии Поливент 660

Гибкие неизолированные воздуховоды на проволочном каркасе из ПВХ пленки (65 мк).

Товаров этой сериии (2)
  • Поливент 660

  • Поливент 6601


Описание

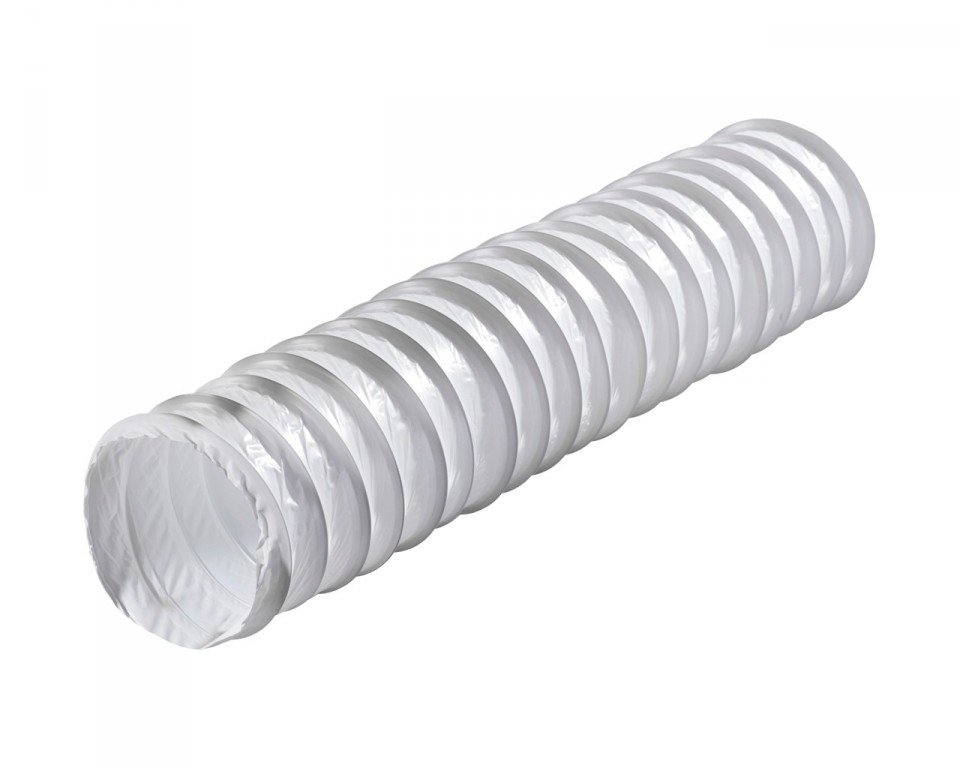

  • Гибкий воздуховод из ПВХ на спиральном каркасе из высокоуглеродистой стальной проволоки.
Особенности
  • Высокий коэффициент сжатия.
  • Трудно воспламеняем, не поддерживает горения, с эффектом самозатухания.
Рекомендации к применению
  • Применяется в системах бытовой и коммерческой вентиляции.
  • Идеальное решение для использования в системах вентиляции жилых и офисных помещений.


Диаграмма потерь давления на 1 м растянутого воздуховода




Пример расчета:



  1. Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм)
  2. Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м3/ч (в данном случае 500 м3/ч).
  3. Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
  4. Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 0С) на полную длину данного участка воздуховода, получаем общую величину потери давления. Для расчета потери давления при наличии изгибов, каждый изгиб приравнивается к одному метру воздуховода.
