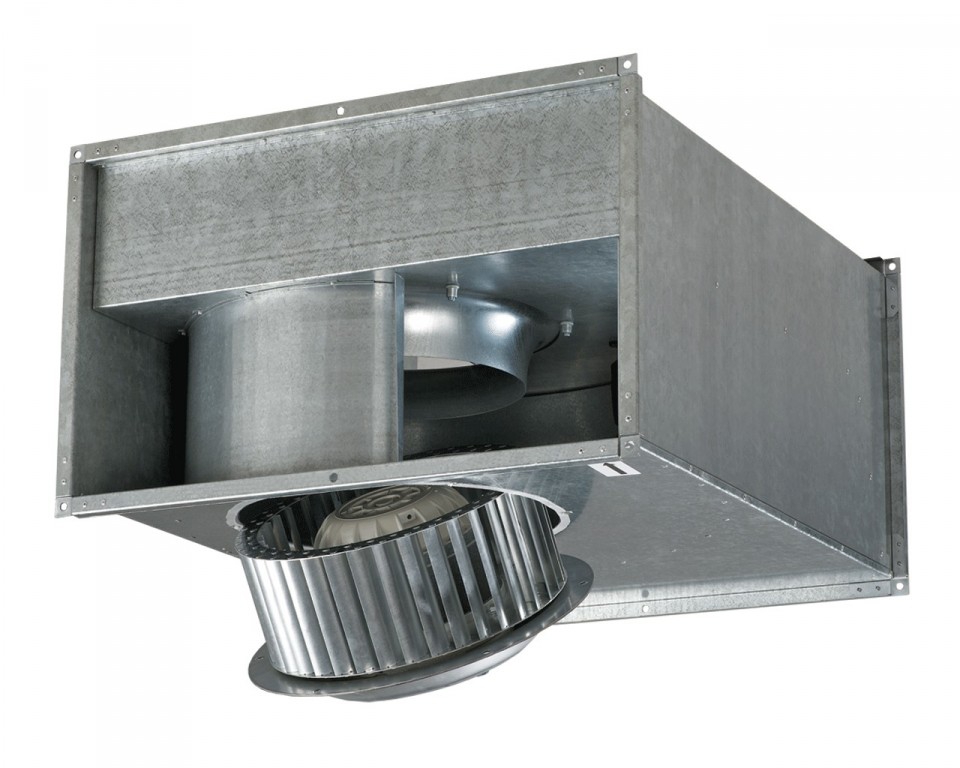

Канальный центробежный вентилятор ВЕНТС ВКПФ

Канальные центробежные вентиляторы с вперёд загнутыми лопатками и производительностью до 9540 м3/ч. Применяются для приточных и вытяжных систем вентиляции. Предназначены для соединения с прямоугольными воздуховодами номинальным сечением 400х200, 500х250, 500х300, 600х300, 600х350, 700х400, 800х500, 900х500, 1000х500 мм.
Товаров этой сериии (15)
  • ВКПФ 4Е 400х200

    Максимальная производительность - 1440 м3/ч.

    ВКПФ 4Д 400х200

    Максимальная производительность - 1470 м3/ч.

  • ВКПФ 4Е 500х250

    Максимальная производительность - 1750 м3/ч.

    ВКПФ 4Д 500х250

    Максимальная производительность - 1850 м3/ч.

  • ВКПФ 4Е 500х300

    Максимальная производительность - 2350 м3/ч.

    ВКПФ 4Д 500х300

    Максимальная производительность - 2350 м3/ч.

  • ВКПФ 4Е 600х300

    Максимальная производительность - 2950 м3/ч.

    ВКПФ 4Д 600х300

    Максимальная производительность - 3740 м3/ч.

  • ВКПФ 4Е 600х350

    Максимальная производительность - 4260 м3/ч.

    ВКПФ 4Д 600х350

    Максимальная производительность - 5020 м3/ч.

  • ВКПФ 4Д 700х400

    Максимальная производительность - 6450 м3/ч.

    ВКПФ 6Д 800х500

    Максимальная производительность - 7610 м3/ч.

  • ВКПФ 4Д 800х500

    Максимальная производительность - 8120 м3/ч.

    ВКПФ 6Д 900х500

    Максимальная производительность - 9540 м3/ч.

  • ВКПФ 6Д 1000х500

    Максимальная производительность - 9540 м3/ч.

Применение

Приточные и вытяжные системы вентиляции помещений различного назначения при ограниченном пространстве для монтажа. Предназначены для соединения с прямоугольными воздуховодами номинальным сечением 400х200, 500х250, 500х300, 600х300, 600х350, 700х400, 800х500, 900х500, 1000х500 мм.

Конструкция

Корпус вентилятора изготовлен из оцинкованной стали.

Двигатель

Используются 4-х и 6-ти полюсные асинхронные двигатели с внешним ротором и рабочим колесом из оцинкованной стали с вперед загнутыми лопатками. Вентиляторы с таким исполнением турбины отличаются высокой производительностью и сравнительно большим перепадом давления. Для осуществления тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с выведенными клеммами для подключения внешних устройств защиты. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулировка скорости

Регулировка может быть как плавной, так и ступенчатой, и осуществляется с помощью симисторного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Монтаж

Вентиляторы монтируются в разрыв прямоугольных воздуховодов и не требуют специального крепления, если подсоединение осуществляется непосредственно к ним. В случае подсоединения через гибкие вставки, необходимо крепление к строительной конструкции при помощи опор, подвесок или кронштейнов. Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через наружные клеммы. Для ревизии и технического обслуживания в вентиляторе предусмотрена технологическая крышка на корпусе.

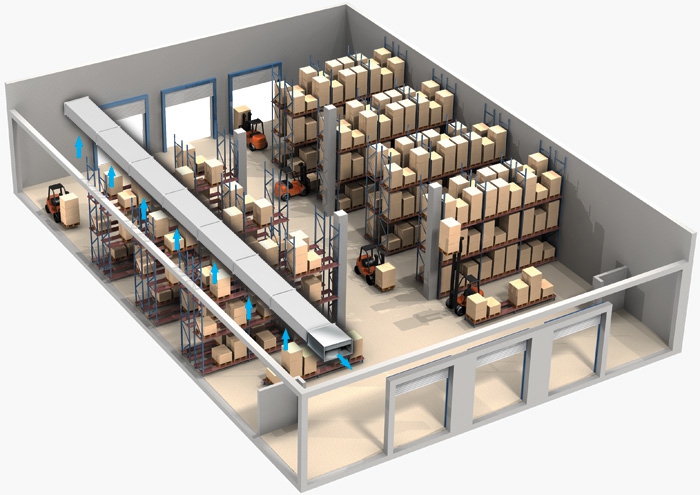

Вариант применения вентилятора ВЕНТС ВКПФ в складских помещениях.

Серия вентилятора   Количество полюсов   Фазность   Размер фланца (ШхВ)
ВЕНТС ВКПФ   4,6   Е-однофазный;
Д-трехфазный
  400х200, 500х250, 500х300, 600х300, 600х350, 700х400, 800х500, 900х500, 1000х500
