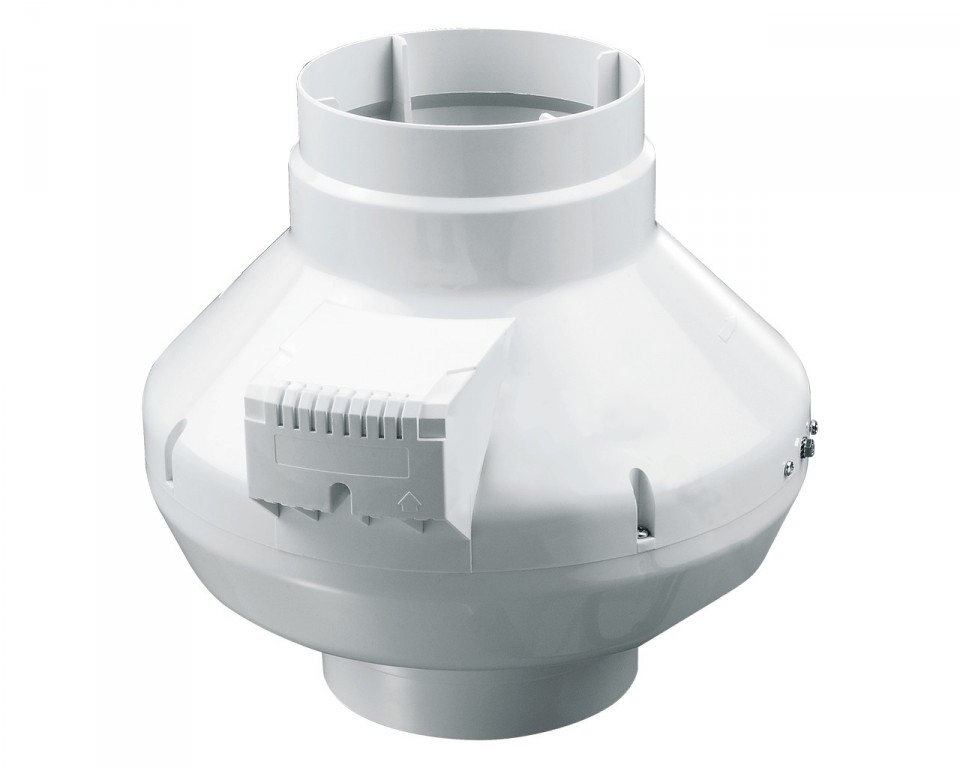

Канальный центробежный вентилятор ВЕНТС ВК

Канальные центробежные вентиляторы в пластиковом корпусе производительностью до 1700 м3/ч. Предназначены для приточно-вытяжных систем вентиляции.
Товаров этой сериии (11)
  • ВК 100 Б

    Максимальная производительность - 205 м3/ч.

    ВК 100

    Максимальная производительность - 250 м3/ч.

  • ВК 125 Б

    Максимальная производительность - 260 м3/ч.

    ВК 125

    Максимальная производительность - 355 м3/ч.

  • ВК 150

    Максимальная производительность - 460 м3/ч.

    ВК 200

    Максимальная производительность - 780 м3/ч.

  • ВКС 200

    Максимальная производительность - 930 м3/ч.

    ВК 250 Б

    Максимальная производительность - 865 м3/ч.

  • ВК 250

    Максимальная производительность - 1080 м3/ч.

    ВК 315

    Максимальная производительность - 1340 м3/ч.

  • ВКС 315

    Максимальная производительность - 1700 м3/ч.

Применение

Используются в приточно-вытяжных системах вентиляции торговых, офисных и других помещений. Совместимы с воздуховодами диаметром 100, 125, 150, 160, 200, 250, 315 мм. Для помещений с повышенными требованиями к уровню шума предлагаются малошумные варианты (ВК…Б). Благодаря корпусу из высококачественного пластика, который, в отличие от металла, не подвержен коррозии, являются отличным выбором для установки в вытяжных системах вентиляции помещений с повышенной влажностью: санузлов, кухонь и др.

Конструкция

Корпус вентилятора изготовлен из высококачественного и высокопрочного ABС-пластика. Герметичная монтажная коробка. Для более удобного подключения и использования, вентилятор может оснащаться шнуром питания со штекером (ВК…Р).

Двигатель

Однофазные двигатели с внешним ротором оснащены центробежным рабочим колесом с назад загнутыми лопатками. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ВКС). Двигатели снабжены подшипниками качения для обеспечения большего срока эксплуатации (40 000 часов). Для достижения точных характеристик, безопасной работы и низкого уровня шума при сборке каждая турбина проходит динамическую балансировку. Класс защиты двигателя - IP 44.

Регулировка скорости

Плавная или ступенчатая регулировка осуществляется с помощью тиристорного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться по несколько вентиляторов, при условии что суммарная мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Монтаж

Допускается монтаж под любым углом относительно оси вентилятора. Присоединение к стене или потолку осуществляется при помощи крепежных кронштейнов (входят в комплект поставки) или дополнительной крепёжной подставки ПВК (приобретается отдельно).

Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

Вентилятор ВК с электронным модулем температуры и скорости

Идеальное решение для вентиляционных систем помещений, где необходим контроль температуры воздуха (например, для теплиц).
Вентиляторы ВК…У с электронным модулем TSC (Temperature and speed controller) позволяют автоматически изменять скорость вращения крыльчатки (расход воздуха) в зависимости от температуры воздуха в канале.

На передней панели расположены регуляторы:

- предварительной установки скорости вращения крыльчатки;
- порога срабатывания электронного термостата.

Существует исполнение вентилятора со встроенным в канал вентилятора датчиком температуры или выносным датчиком температуры (длина кабеля 4м, датчик защищен от механических повреждений). На переднюю панель вентилятора вынесен светодиод индикации срабатывания термостата.

Алгоритм работы ВК электронным модулем температуры и скорости

При помощи ручки регулятора термостата устанавливаем желаемую температуру воздуха (порог срабатывания термостата). При помощи ручки регулятора скорости вращения крыльчатки устанавливаем необходимую скорость вращения (расход воздуха). При повышении температуры воздуха с дальнейшим превышением установленного порога срабатывания термостата автоматика переключает двигатель вентилятора на максимальную скорость вращения (максимальный расход). При понижении температуры воздуха ниже установленного порога срабатывания термостата автоматика переключает двигатель вентилятора на установленную ранее скорость вращения. Для исключения возможности частого переключения двигателя (при установившейся температуре в канале равной пороговой) введена задержка переключения. Существуют два алгоритма задержки, которые могут быть использованы в различных случаях:

  1. Задержка по датчику температуры (ВК…У): при превышении температуры воздуха на 2°С более установленного порога срабатывания термостата, происходит переключение на повышенную скорость. Возврат на ранее установленную (пониженную) скорость произойдет при уменьшении температуры ниже установленного порога срабатывания термостата. Данный алгоритм может быть использован при необходимости поддержания температуры воздуха с точностью менее 2°С. При этом переключения вентилятора будут редкими.
  2. Задержка по таймеру (ВК…У1): при превышении температуры воздуха сверх установленного порога срабатывания термостата, происходит переключение на повышенную скорость и включается таймер задержки на 5мин. Возврат на ранее установленную (пониженную) скорость произойдет при падении температуры ниже порога срабатывания термостата и только после отработки таймера задержки.Данный алгоритм может быть использован при необходимости точного поддержания температуры воздуха. При этом вентилятор будет переключаться чаще, чем в случае задержки по датчику температуры, но с интервалами не более 5 минут.

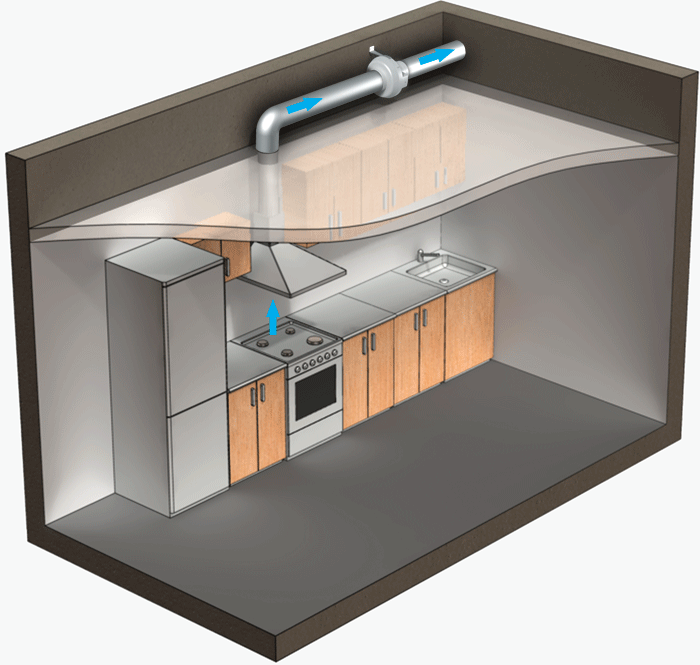

Вариант применения вентилятора ВЕНТС ВК на кухне.


Пример для задержки по датчику температуры:
Пример для задержки по таймеру:

Начальные условия:

  • скорость вращения установлена =60% от максимальной
  • порог срабатывания установлен =25°С
  • температура воздуха в канале =20°С

Начальные условия:

  • скорость вращения установлена =60% от максимальной
  • порог срабатывания установлен =25°С
  • температура воздуха в канале =20°С
вентилятор работает со скоростью вращения крыльчатки =60% вентилятор работает со скоростью вращения крыльчатки =60%
  • температура в канале повышается
вентилятор работает со скоростью вращения крыльчатки =60%
  • температура в канале повышается, достигла 25°С и продолжает повышаться
  • температура в канале достигла 27°С
вентилятор переключается на скорость вращения крыльчатки =100%
вентилятор переключается на скорость вращения крыльчатки =100%, при этом включается таймер задержки на 5 минут
  • температура в канале начинает понижаться
вентилятор работает со скоростью вращения крыльчатки =100%
  • температура в канале начинает понижаться
вентилятор работает со скоростью вращения крыльчатки =100%
  • температура в канале снов 25°С
вентилятор переключается на установленную ранее скорость
вращения (=60%)
  • температура в канале достигла 25°С и продолжает понижаться
вентилятор ожидает завершения отсчета таймера и после этого переключается на установленную ранее скорость вращения (=60%). После переключения на установленную скорость (=60%), снова включится таймер задержки на 5 минут.
  • температура в канале повышается, достигла 25°С и продолжает повышаться
вентилятор ожидает завершения отсчета таймера и после этого переключается на скорость вращения крыльчатки =100% (при этом включается таймер задержки на 5 минут)

Т.е. для алгоритма с «задержкой по таймеру» - таймер задержки будет включаться при каждом переключении скорости вентилятора.

Серия вентилятора   Диаметр воздуховода, мм   Опции
ВЕНТС ВК
C - двигатель повышенной мощности;
  100; 125; 150*; 160; 200; 250; 315   Б - малошумное исполнение;
У - с электронным модулем "по температуре" и встроенным датчиком температуры в канал вентилятора;
Ун - с электронным модулем "по температуре" и выносным датчиком температуры;
У1 - с электронным модулем "по таймеру" и встроенным датчиком температуры в канал вентилятора;
У1н - с электронным модулем "по таймеру" и выносимым датчиком температуры;
Р - шнур питания с разъёмом С14.



*модель ВК 150 универсально совместима с воздуховодами как Ø150 мм, так и Ø160 мм.
