Cерия ВЕНТС ВШ

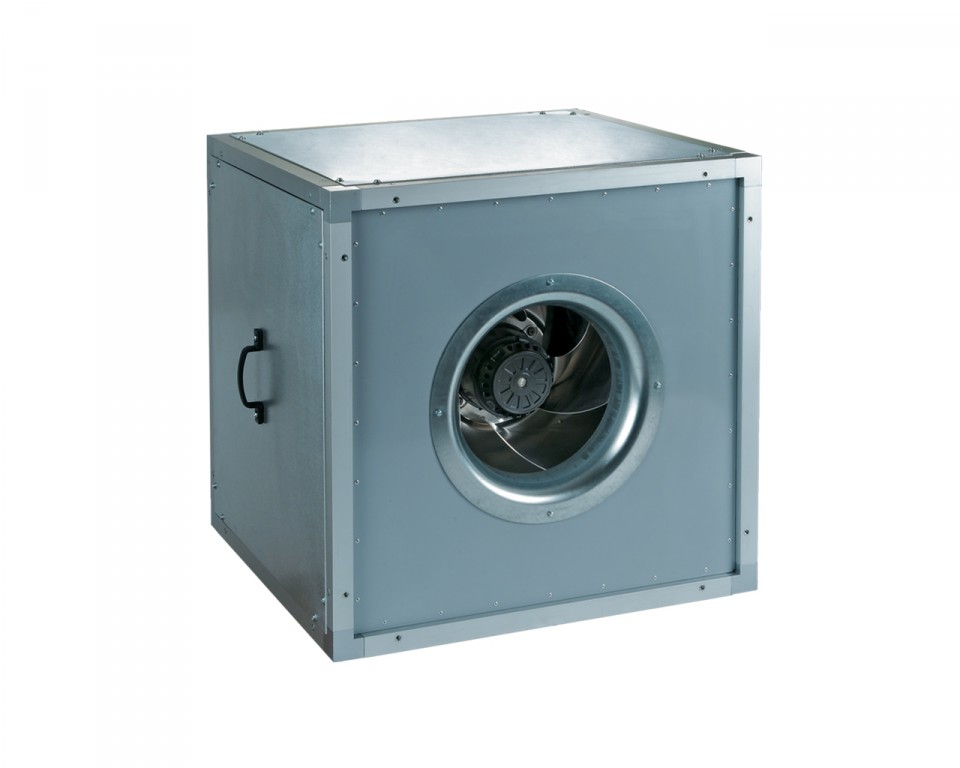

Канальные центробежные вентиляторы с назад загнутыми лопатками в звуко- и теплоизолированном корпусе и производительностью до 16870 м3/ч. Применяются для приточных и вытяжных систем вентиляции помещений различного назначения с высокими требованиями к уровню шума. Предназначены для монтажа с круглыми или квадратными воздуховодами.
Товаров этой сериии (15)
  • ВШ 355-4Е

    Максимальная производительность - 2890 м3/ч.

    ВШ 355-4Д

    Максимальная производительность - 2660 м3/ч.

  • ВШ 400-4Е

    Максимальная производительность - 3750 м3/ч.

    ВШ 400-4Д (Δ)

    Максимальная производительность - 3950 м3/ч. Δ - при подключении "треугольником".

  • ВШ 400-4Д (Υ)

    Максимальная производительность - 3340 м3/ч. Υ - при подключении "звездой".

    ВШ 450-4Е

    Максимальная производительность - 5630 м3/ч.

  • ВШ 450-4Д

    Максимальная производительность - 5700 м3/ч.

    ВШ 500-4Е

    Максимальная производительность - 7330 м3/ч.

  • ВШ 500-4Д

    Максимальная производительность - 7940 м3/ч.

    ВШ 560-4Д

    Максимальная производительность - 11340 м3/ч.

  • ВШ 560-6Д

    Максимальная производительность - 7970 м3/ч.

    ВШ 630-4Д

    Максимальная производительность - 15170 м3/ч.

  • ВШ 630С-4Д

    Максимальная производительность - 16870 м3/ч.

    ВШ 630-6Д

    Максимальная производительность - 12030 м3/ч.

  • ВШ 710-6Д

    Максимальная производительность - 15830 м3/ч.

Применение

Приточные и вытяжные системы вентиляции помещений различного назначения с высокими требованиями к уровню шума. Конструкция вентиляторов ВШ позволяет собирать различные конфигурации вентиляционных систем, изменяя положения съемных панелей. Подача воздуха, благодаря этому, может осуществляться во всех направлениях, как линейно, так и под углом 90°. Благодаря корпусу из алюмоцинка, с повышенными коррозионностойкими свойствами и теплоизоляционному материалу, вентилятор можно использовать для наружного монтажа. Также эти вентиляторы могут быть использованы как отдельный элемент наборной приточной системы.

Конструкция

Корпус вентилятора изготовлен из алюминиевого каркаса, скрепленного алюминиевыми уголками и съемных тепло- звукоизоляционных двухслойных панелей из алюмоцинка. В качестве изоляции панелей применяется негорючая минеральная вата толщиной 20 мм. Присоединительные патрубки, которые также выполняют функцию виброгасящих вставок, могут быть квадратного или круглого сечения. Патрубки круглого сечения оснащены резиновыми уплотнителями. Присоединительные патрубки не входят в комплект поставки и заказываются отдельно.

Двигатель

Используются двух-, четырех- или шестиполюсные асинхронные двигатели с внешним ротором и центробежным рабочим колесом с назад загнутыми лопатками. Двигатели имеют встроенную тепловую защиту для подключения к внешнему устройству защиты (в модели ВШ 355-4Е применяются термоконтакты с автоматическим перезапуском). Благодаря применению двигателя с шарикоподшипниками со специально подобранным смазочным маслом, гарантирован малошумный и не требующий обслуживания режим работы вентилятора.

Регулировка скорости

Регулировка может быть как плавной, так и ступенчатой и осуществляться с помощью тиристорного или автотрансформаторного регулятора. Скорость вращения двигателя регулируется подаваемым электронапряжением. Расход воздуха прямопропорционален изменению скорости двигателя. Несколько вентиляторов одновременно можно подключить к одному регулирующему устройству, при условии, что общая мощность и рабочий ток подключенных вентиляторов не превышают номинальные параметры регулятора.

Монтаж

Канальные вентиляторы предназначены для монтажа с квадратными или круглыми воздуховодами. Присоединение к воздуховодам осуществляется при помощи гибкой вставки-переходника соответствующего сечения. Вентиляторы монтируются в разрыв воздуховодов. Подсоединяя вентилятор через гибкие вставки, необходимо предусмотреть его крепление к строительной конструкции при помощи опор, подвесок или кронштейнов. Вентилятор может устанавливаться в любом положении, при условии, что стрелка на корпусе вентилятора соответствует направлению воздуха в системе. Необходимо предусматривать доступ для обслуживания вентилятора.

Опции к вентиляторам

ВПГ

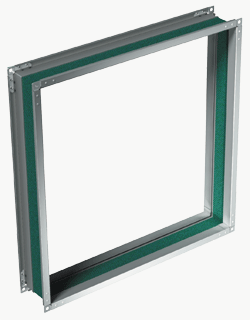

ВВГ


Опции к вентиляторам Размеры, мм
ВПГ ВВГ A B C ØD
ВПГ 500/355 ВВГ 500х500 490 470 445 355
ВПГ 670/400 ВВГ 670х670 660 640 615 400
ВПГ 670/450 660 640 615 450
ВПГ 670/500 660 640 615 500
ВПГ 800/560 ВВГ 800х800 790 770 745 560
ВПГ 800/630 790 770 745 630
ВПГ 1000/710 ВВГ 1000х1000 990 970 945 710

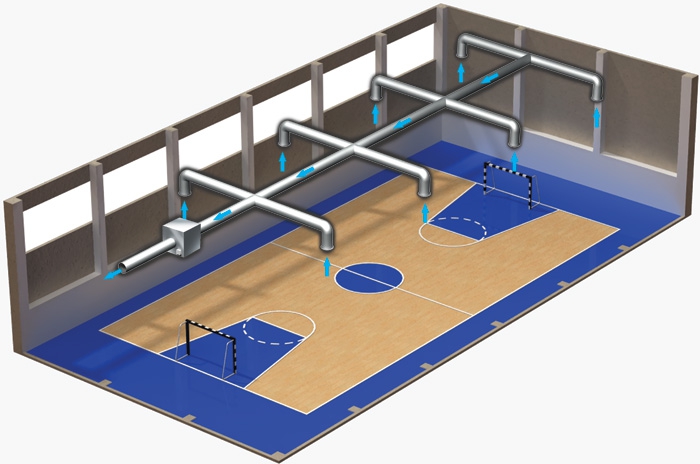

Вариант применения вентилятора ВЕНТС ВШ в спортивном зале.

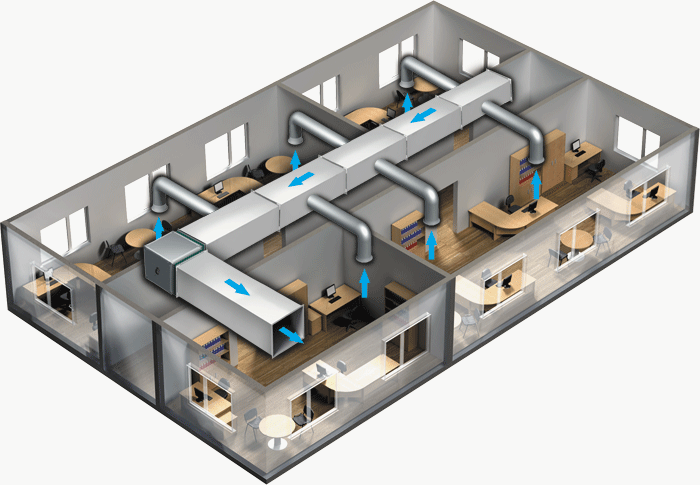

Вариант применения вентилятора ВЕНТС ВШ в офисном помещении.

Серия   Диаметр турбины   Полюсность   Фазность   Опции
ВЕНТС ВШ   355; 400; 450; 500; 560; 630; 710   4, 6   Е - однофазное;
Д - трехфазное
  С - двигатель повышенной мощности
