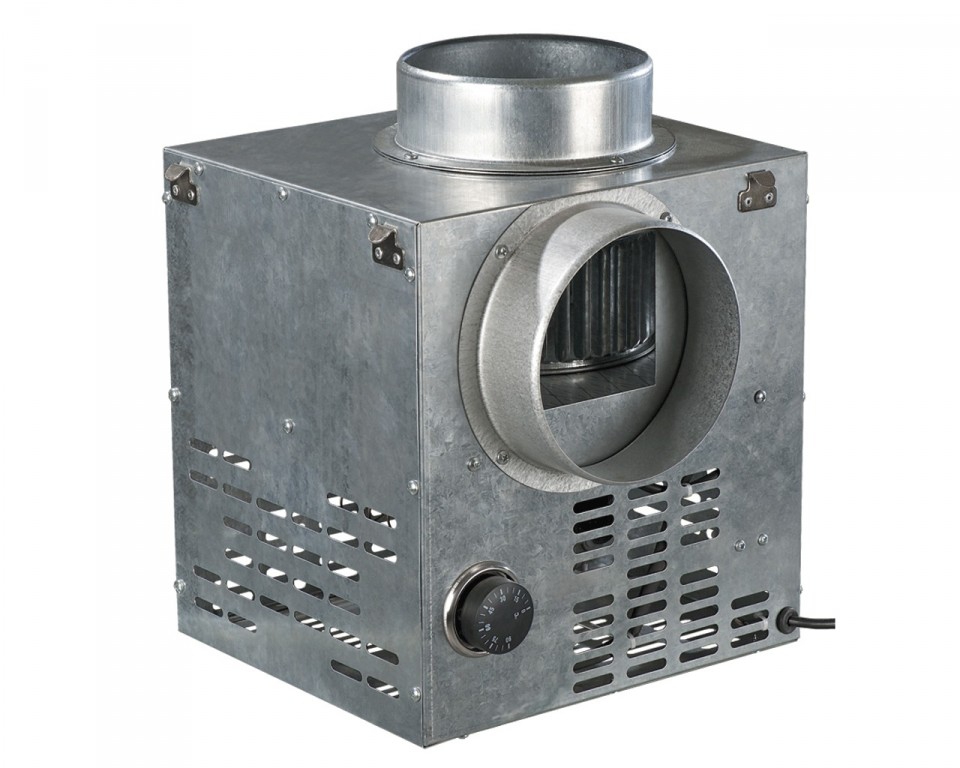

Каминный центробежный вентилятор ВЕНТС КАМ ЭкоДуо

Каминный двухскоростной центробежный вентилятор с внешними ротором и сниженным энергопотреблением.  Применяется для организации системы отопления в доме или создание резервного источника отопления при помощи камина. Производительность - до 470 м3/ч. Предназначены для монтажа с круглыми воздуховодами диаметром 125, 140, 150 и 160 мм.
Товаров этой сериии (16)
  • КАМ 125 ЭкоДуо

    Максимальная производительность - 350 м3/ч.

    КАМ 125 ЭкоДуо (ФФК)

    Максимальная производительность - 350 м3/ч.

  • КАМ 125 ЭкоДуо (КФК)

    Максимальная производительность - 350 м3/ч.

    КАМ 125 ЭкоДуо (КФК+ГФК)

    Максимальная производительность - 350 м3/ч.

  • КАМ 140 ЭкоДуо

    Максимальная производительность - 420 м3/ч.

    КАМ 140 ЭкоДуо (ФФК)

    Максимальная производительность - 420 м3/ч.

  • КАМ 140 ЭкоДуо (КФК)

    Максимальная производительность - 420 м3/ч.

    КАМ 140 ЭкоДуо (КФК+ГФК)

    Максимальная производительность - 420 м3/ч.

  • КАМ 150 ЭкоДуо

    Максимальная производительность - 450 м3/ч.

    КАМ 150 ЭкоДуо (ФФК)

    Максимальная производительность - 450 м3/ч.

  • КАМ 150 ЭкоДуо (КФК)

    Максимальная производительность - 450 м3/ч.

    КАМ 150 ЭкоДуо (КФК+ГФК)

    Максимальная производительность - 450 м3/ч.

  • КАМ 160 ЭкоДуо

    Максимальная производительность - 470 м3/ч.

    КАМ 160 ЭкоДуо (ФФК)

    Максимальная производительность - 470 м3/ч.

  • КАМ 160 ЭкоДуо (КФК)

    Максимальная производительность - 470 м3/ч.

    КАМ 160 ЭкоДуо (КФК+ГФК)

    Максимальная производительность - 470 м3/ч.

Применение

Каминные вентиляторы, предназначенные для систем распределения теплого воздуха, позволяют создать полноценную воздушную отопительную систему на основе камина. Такая система оптимальна для обогрева помещений домов с сезонным проживанием, в которых зимой находятся непостоянно.

Создание системы нагнетания воздуха помогает быстро и рационально распределить первоначальное тепло от камина по другим помещениям. Применяется при температуре перемещаемого воздуха от 0 до +150°С.

Конструкция

Корпус вентилятора изготовлен из оцинкованной стали с использованием тепло- и звукоизоляционного материала из негорючей минеральной ваты. Корпус оснащен перфорацией для внутренней циркуляции воздуха и охлаждения двигателя. Вентилятор оснащен терморегулятором, с помощью которого можно задавать уровень температуры, при которой он будет включаться и выключаться. Включение вентилятора возможно в диапазоне от 0 °С до +90°С в зависимости от температуры воздуха, которая создается в теплообменном кожухе камина.

Двигатель

При изготовлении вентилятора используются однофазные двигатели для работы в сети 230/50Гц. Класс изоляции – F. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Двигатель вынесен из потока воздуха и оснащен рабочим колесом с вперед загнутыми лопатками. Для достижения большего срока эксплуатации применяются подшипники качения.

  • Вентилятор серии КАМ ЭкоДуо - оборудован двухскоростным двигателем с внешним ротором.

Регулировка скорости

Для регулировки скоростей вентилятора КАМ ЭкоДуо достаточно применить переключатель скоростей.

Монтаж

Каминные вентиляторы предназначены для соединения с круглыми воздуховодами. Вентилятор может устанавливаться в любом положении, но необходимо учитывать направление потока воздуха (обозначено на корпусе вентилятора). Также нужно предусмотреть доступ для обслуживания вентилятора. От вентилятора в каждую отапливаемую комнату монтируется воздуховод для подачи теплого воздуха. Скрытая система воздуховодов с принудительным распределением теплого воздуха по помещениям позволит сэкономить полезное пространство Вашего дома и не нарушит его стилистическую гармонию.

Опции к вентиляторам

ФФК - съемный металлический фильтр для очистки перекачиваемого воздуха (класс G3). Крепление фильтра к корпусу вентилятора при помощи замков-защелок обеспечивает легкий съем фильтра для очистки.


КФК - съемная металлическая смесительная камера со встроенным терморегулирующим клапаном и фильтром для очистки перекачиваемого воздуха (класс G3). Крепление смесительной камеры к корпусу вентилятора при помощи замков-защелок обеспечивает легкий съем камеры для очистки. Комплектация вентилятора смесительной камерой КФК обеспечивает подвод холодного воздуха в смесительную камеру при повышении температуры перекачиваемого воздуха свыше 90°С и отвод горячего воздуха при неработающем двигателе вентилятора.


ГФК - гравитационный клапан. Предотвращает обратный поток воздуха в системе. Комплектация вентилятора смесительной камерой КФК и гравитационным клапаном ГФК обеспечивает защиту двигателя вентилятора от перегрева (когда мотор не работает, например, из-за отсутствия электричества) по системе BY-PASS. В вентиляторах с этой системой при неработающем двигателе обеспечивается закрытие гравитационного клапана и выброс горячего воздуха по вентиляционным каналам в другие помещения.


Принцип работы вентилятора КАМ ЭкоДуо

Когда температура воздуха в около каминном пространстве достигает заданного уровня, вентилятор включается автоматически распределяя теплый воздух от камина по другим помещениям и выключается, когда температура падает ниже заданного значения.


Принцип работы вентилятора КАМ с фильтр боксом ФФК

Когда температура воздуха в около каминном пространстве достигает заданного уровня, вентилятор включается автоматически распределяя очищенный фильтром ФФК теплый воздух от камина по другим помещениям и выключается, когда температура падает ниже заданного значения.


Принцип работы вентилятор КАМ с клапаном КФК


Когда температура воздуха в около каминном пространстве достигает заданного уровня, вентилятор включается автоматически распределяя теплый воздух от камина по другим помещениям и выключается, когда температура падает ниже заданного значения. Комплектация вентилятора смесительной камерой КФК обеспечивает подвод холодного воздуха в смесительную камеру при повышении температуры перекачиваемого воздуха свыше 90°С и отвод горячего воздуха при неработающем двигателе вентилятора.


Принцип работы вентиляторов КАМ с клапаном КФК и ГФК (система “BY-PASS”)


Когда температура воздуха в около каминном пространстве достигает заданного уровня, вентилятор включается автоматически распределяя теплый воздух от камина по другим помещениям и выключается, когда температура падает ниже заданного значения. Система BY-PASS защищает вентилятор от перегрева (когда мотор не работает, например из-за отсутствия электричества) закрывая заслонку и выбрасывая воздух через заглушку в другую комнату. Когда в вентилятор поступает слишком горячий воздух система BY-PASS стабилизирует температуру открытием заслонки смесительной камеры и подачей холодного воздуха.



Пример установки и работы вентиляторов КАМ, КАМ с фильтром ФФК в системе камина.

Пример установки и работы вентиляторов КАМ с клапаном КФК, КАМ с клапаном КФК и ГФК (“BY-PASS”) в системе камина.

Серия   Диаметр воздуховода   Двигатель   Модификации
ВЕНТС КАМ   125; 140; 150; 160   ЭкоДуо - 2-х скоростной с внешним ротором   _ - по умолчанию комплектуется терморегулятором;
Т1 - без терморегулятора;
