Серия КРАФ (прямоугольный)

Заслонки регулирующие предназначены для автоматического перекрытия вентиляционного канала прямоугольного сечения.
Товаров этой сериии (5)
  • КРАФ 400х200

  • КРАФ 500х250

  • КРАФ 500х300

  • КРАФ 600х300

  • КРАФ 600х350

Применение

Заслонки регулирующие предназначены для или автоматического перекрытия вентиляционного канала прямоугольного сечения.

Конструкция

Корпус и поворотная пластина изготовлены из оцинкованной листовой стали.

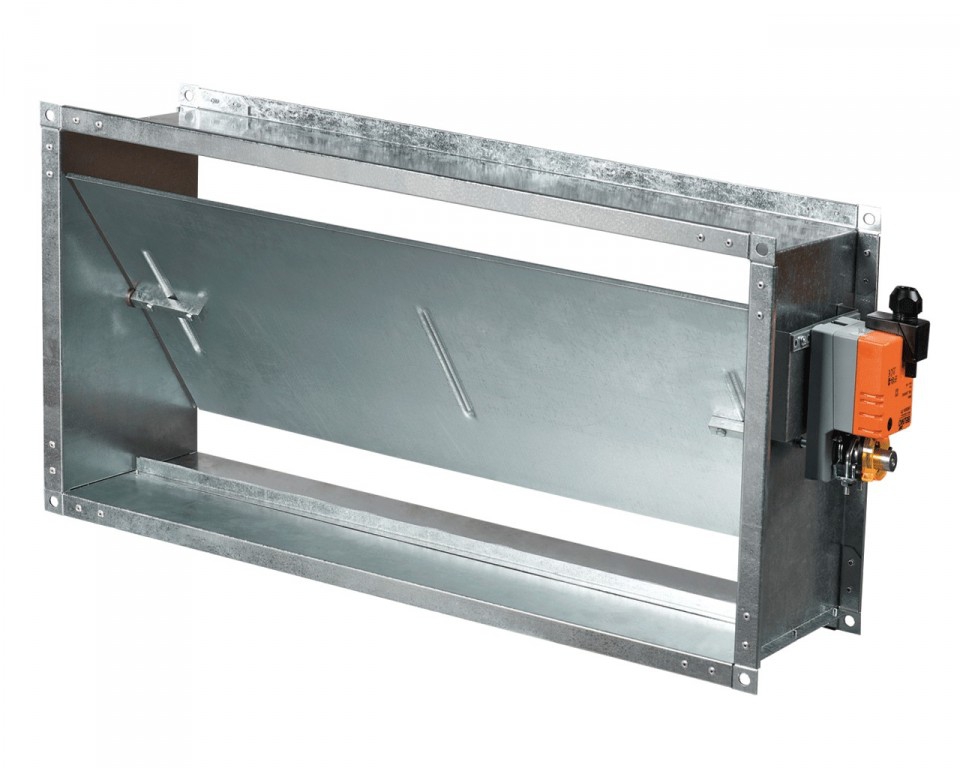

КРАФ – регулирующая и отсекающая заслонка, оснащенная сервоприводом, обеспечивает автоматическое открытие или закрытие вентиляционного канала. Закрытие клапана происходит при помощи пружины привода, поэтому рекомендуется к применению как один из элементов защиты от замерзания в системах с водяным нагревом воздуха.

Монтаж

Монтаж заслонки осуществляется при помощи фланцевого соединения. Монтаж в системе вентиляции осуществляется путем крепления торцевых фланцев заслонок к ответным фланцам воздуховодов или других агрегатов вентиляционной системы. Крепление осуществляется при помощи оцинкованных болтов и скоб. При монтаже заслонок с сервоприводом, необходимо оставлять пространство для контрольного доступа к приводу.

Серия   Размер фланца (ШхВ), мм
КРАФ
  400х200; 500х250; 500х300; 600х300; 600х350
