Серия КОМ1 (круглый)

Обратный клапан предназначен для автоматического перекрытия сечения воздуховода при отключении вентилятора и имеет гравитационный тип действия.
Товаров этой сериии (8)
  • КОМ1 100

  • КОМ1 125

  • КОМ1 150

  • КОМ1 160

  • КОМ1 200

  • КОМ1 250

  • КОМ1 315

  • КОМ1 355

Применение

Обратный клапан предназначен для автоматического перекрытия сечения воздуховода при отключении вентилятора и имеет гравитационный тип действия.

Конструкция

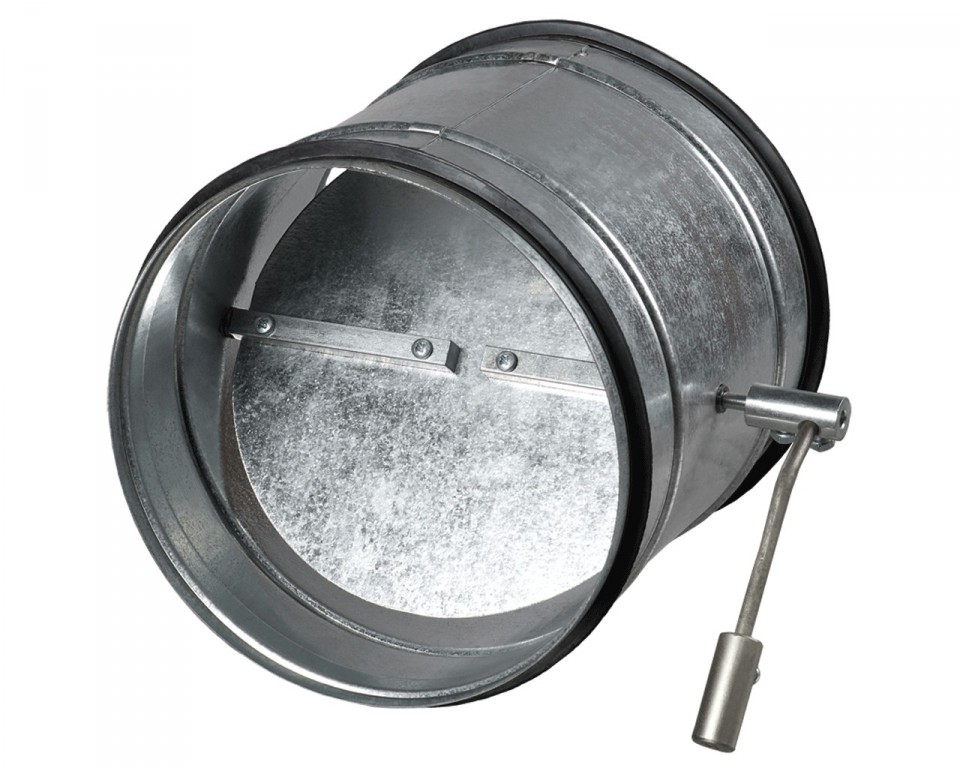

Корпус и поворотная пластина изготовлены из оцинкованной листовой стали. Для герметичного соединения с воздуховодами заслонки снабжены резиновыми уплотнителями. Пластина клапана открывается под действием потока воздуха и автоматически возвращается в исходное положение при прекращении подачи воздуха. Рукоятка клапана снабжена противовесом, при помощи которого можно отрегулировать чувствительность открытия-закрытия клапана.

Монтаж

Конструкция клапана позволяет закрепить его на круглых воздуховодах при помощи хомутов. Пластина должна самостоятельно закрываться под собственным весом. При размещении клапана в системе вентиляции необходимо учитывать направление потока воздуха.

Серия   Диаметр фланца, мм
КОМ1
  100; 125; 150; 160; 200; 250; 315; 355
