Серия ФБК (прямоугольный)

Карманные воздушные фильтры применяются для очистки приточного, а в ряде случаев и вытяжного воздуха в системах вентиляции и кондиционирования прямоугольного сечения.
Товаров этой сериии (27)
  • ФБК 400х200-4

    ФБК 400х200-5

  • ФБК 400х200-7

    ФБК 500х250-4

  • ФБК 500х250-5

    ФБК 500х250-7

  • ФБК 500х300-4

    ФБК 500х300-5

  • ФБК 500х300-7

    ФБК 600х300-4

  • ФБК 600х300-5

    ФБК 600х300-7

  • ФБК 600х350-4

    ФБК 600х350-5

  • ФБК 600х350-7

    ФБК 700х400-4

  • ФБК 700х400-5

    ФБК 700х400-7

  • ФБК 800х500-4

    ФБК 800х500-5

  • ФБК 800х500-7

    ФБК 900х500-4

  • ФБК 900х500-5

    ФБК 900х500-7

  • ФБК 1000х500-4

    ФБК 1000х500-5

  • ФБК 1000х500-7

Применение

Карманные воздушные фильтры применяются для очистки приточного, а в ряде случаев и вытяжного воздуха в системах вентиляции и кондиционирования прямоугольного сечения. Служат для защиты воздуховодов, теплообменников, вентиляторов, приборов автоматики и другого вентиляционного оборудования от запыления. Сводят к минимуму загрязнение стен и потолков около воздухораспределительных устройств. Фильтры грубой очистки могут применяться в качестве первой ступени очистки перед более эффективными фильтрами.

Конструкция

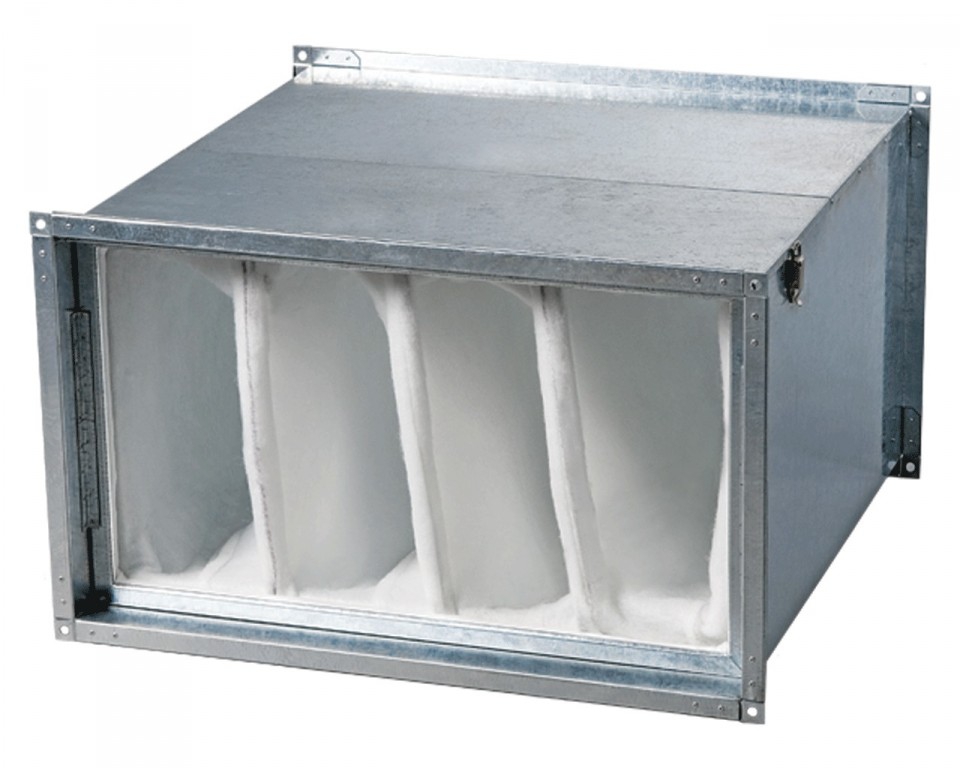

Корпус изготовлен из оцинкованной стали. Откидная крышка фильтра оборудована рычажными замками для быстрого доступа к сменному фильтрующему элементу. Фильтрующий элемент карманного типа изготовлен из нетканого полотна из синтетических волокон и зафиксирован на каркасе из стальной рамки. Фильтры изготавливаются из материалов с классом очистки G4, F5, F7.

Монтаж

Монтаж фильтра осуществляется при помощи фланцевого соединения. Направление движения воздуха должно соответствовать обозначению на фильтре. Устанавливается в горизонтальном или вертикальном положении. При вертикальном монтаже воздушный поток должен быть направлен вниз так, чтобы карманы фильтра не сминались. При монтаже необходимо оставлять пространство для сервисного доступа к фильтру для чистки или замены фильтрующего элемента.

Серия   Размер фланца (ШхВ), мм   Класс очистки
ФБК
  400х200; 500х250; 500х300; 600х300; 600х350; 700х400; 800х500; 900х500; 1000х500   4 – G4
5 – F5
7 – F7
