Вентиляторы серии ВЕНТС Квaйт

Вентилятор серии ВЕНТС Квайт - это инновационный осевой вентилятор с низким уровнем шума и энергопотреблением для вытяжной вентиляции с производительностью до 370 м³/ч. Для монтажа в вентиляционные шахты или соединения с воздуховодами Ø100, 125, 150 мм.

Товаров этой сериии (3)

Вентс 100 Квайт

Максимальная производительность - 97 м³/ч.
Вентс 125 Квайт

Максимальная производительность - 185 м³/ч.
Вентс 150 Квайт

Максимальная производительность - 315 м³/ч.

Применение

Инновационные вытяжные вентиляторы в стильном дизайне с новым уровнем комфорта для санузлов, душевых, кухонь и других бытовых помещений.
Максимальный расход воздуха в сочетании с низким уровнем шума гарантирует идеальный микроклимат.
Для монтажа в вентиляционные шахты или соединения с воздуховодами Ø100, 125, 150 мм.

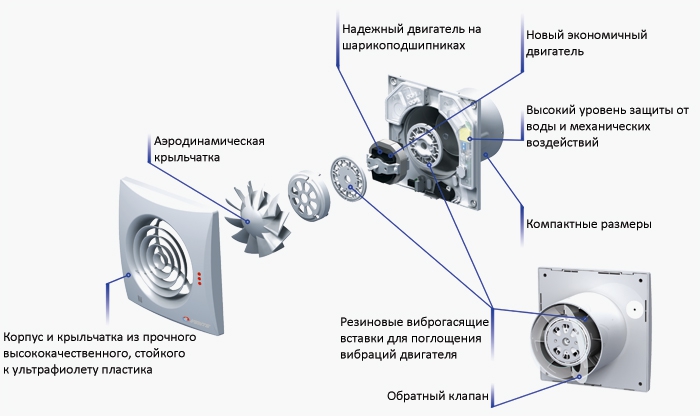

Конструкция

Корпус и крыльчатка выполнены из высококачественного и прочного пластика, стойкого к ультрафиолету.
Специальная аэродинамическая форма крыльчатки смешанного типа обеспечивает большой расход воздуха и низкий уровень шума.
Укороченный патрубок позволяет установить вентилятор в вентиляционную шахту или присоединить к воздуховоду Ø100, 125, 150 мм.
Вентилятор оборудован обратным клапаном специальной конструкции для предотвращения обратного потока и возможных теплопотерь при неработающем вентиляторе.
Выходной патрубок вентилятора оснащен специальными выпрямителями потока воздуха, которые снижают турбулентность, увеличивают напор воздуха и способствуют снижению уровня шума.
Высокий уровень защиты от воды делает вентилятор идеальным решением для вентиляции ванной комнаты. Электронные компоненты вентилятора закрываются специальными герметичными крышками. Вентиляторы ВЕНТС 150 Квайт и ВЕНТС 150 Квайт Экстра дополнительно оборудованы специальной виброгасящей прокладкой по контуру для снижения вибрации.

Двигатель

Надежный двигатель на шарикоподшипниках с минимальным энергопотреблением от 7,5 Вт.
Подшипники не требуют технического обслуживания и содержат достаточное количество смазки для всего срока службы двигателя (более 40 000 часов беспрерывной работы).
Двигатель установлен на резиновых виброгасящих вставках для поглощения вибраций двигателя и обеспечения бесшумной работы вентилятора.
Двигатель оборудован защитой от перегрева.
Модель ВЕНТС 150 Квайт оборудована двухскоростным двигателем. Модель ВЕНТС 150 Квайт Экстра имеет двухскоростной двигатель с повышенной производительностью.

Режимы работы вентилятора 150 Квайт и 150 Квайт экстра

Выбор режима работы для вентиляторов ВЕНТС 150 Квайт / ВЕНТС 150 Квайт Экстра для модификаций Т, ТН, ВТ, ВТН, ТР осуществляется установкой переключателя:

Режим 1 (односкоростной режим)

По умолчанию вентилятор выключен. При срабатывании датчиков или выключателя вентилятор начинает работать на 1-й скорости.

Режим 2 (односкоростной режим)

По умолчанию вентилятор выключен. При срабатывании датчиков или выключателя вентилятор начинает работать на 2-й скорости.

Режим 3 (двухскоростной режим)

По умолчанию вентилятор постоянно работает на 1-й скорости. При срабатывании датчиков или выключателя вентилятор переключается на 2-ю скорость.

Режим 4 (двухскоростной режим)

По умолчанию вентилятор выключен. При срабатывании выключателя вентилятор начинает работать на 1-й скорости, при срабатывании датчика влажности вентилятор переключается на 2-ю скорость.

Режим 5 (двухскоростной режим)

По умолчанию вентилятор выключен. При срабатывании выключателя или датчика влажности вентилятор начинает работать на 1-й скорости. Если при работе на 1-й скорости сработал выключатель или датчик влажности,то вентилятор переключится на 2-ю скорость.

Управление

Ручное:

Вентилятор управляется при помощи комнатного выключателя освещения. Выключатель в поставку не входит.
Вентилятор управляется посредством встроенного шнуркового выключателя „B“. При потолочном монтаже вентилятора опция не используется.
Регулировка скорости может осуществляться с помощью тиристорного регулятора или переключателя скоростей П2-1-300 (только для вентиляторов ВЕНТС 150 Квайт и ВЕНТС 150 Квайт Экстра), см. Электрические принадлежности. Регуляторы скорости нельзя подключать к вентиляторам с модификациями Т, ТН, ТР, ВТ, ВТН.

Автоматическое:

При помощи электронного блока управления БУ-1-60 (см. Электрические принадлежности). Блок управления поставляется отдельно.
При помощи таймера „Т“ (встроенный регулируемый таймер задержки выключения позволяет вентилятору работать в течение от 2 до 30 мин. после остановки его выключателем).
При помощи датчика влажности и таймера „ТН“ (если влажность в помещении превысит установленное на датчике значение 60-90%, то вентилятор автоматически включится и продолжит работу до тех пор, пока влажность не придет в норму; далее вентилятор отрабатывает время, установленное на таймере и выключается).
При помощи датчика движения и таймера „ТР“ (если датчик обнаружит движение в зоне своего действия, то вентилятор автоматически включится и продолжит работу по таймеру от 2 до 30 мин.; зона действия датчика до 4 метров, угол обзора до 100°.

Монтажные особенности

Вентилятор устанавливается непосредственно в проем вентиляционной шахты.
При удаленном размещении вентиляционной шахты возможно использование гибких воздуховодов. Присоединение воздуховода к выходному фланцу вентилятора осуществляется при помощи хомута.
Крепится к стене при помощи шурупов.
Может использоваться для потолочного монтажа.

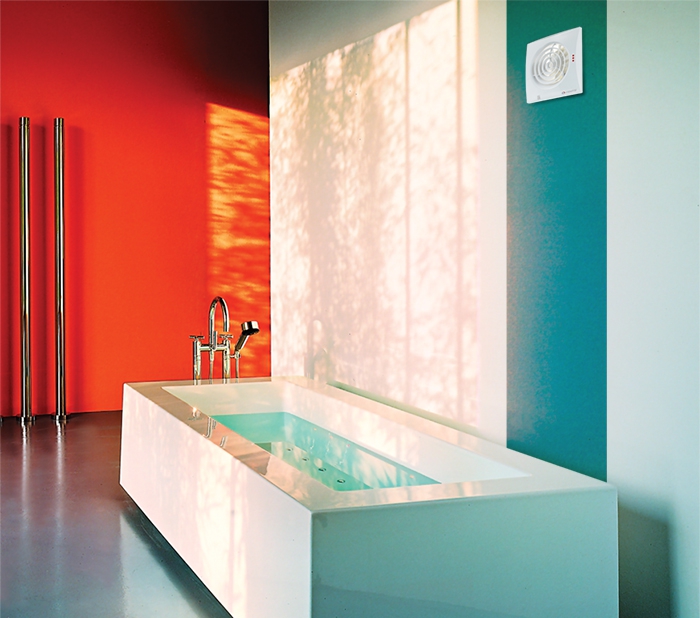

Пример монтажа

Пиктограмма		Условное обозначение		Описание модификации
		Квайт Экстра		Двигатель с повышенной производительностью.
		Квайт T		Оборудован регулируемым таймером задержки отключения (от 2 до 30 минут).
		Квайт TH		Оборудован регулируемым таймером задержки отключения (от 2 до 30 минут) и датчиком влажности (порог срабатывания 60-90%).
		Квайт В		Оборудован шнурковым выключателем.
		Квайт ВТ		Оборудован шнурковым выключателем и регулируемым таймером задержки отключения (от 2 до 30 минут).
		Квайт ВТН		Оборудован шнурковым выключателем, регулируемым таймером задержки отключения (от 2 до 30 минут) и датчиком влажности (порог срабатывания 60-90%).
		Квайт ТР		Оборудован регулируемым таймером задержки отключения (от 2 до 30 минут) и датчиком движения (зона действия датчика от 1 до 4 м, угол обзора до 100°).

Примечание:

Вентиляторы ВЕНТС 150 Квайт модификаций Т / ТР/ ВТ / ВТН дополнительно оборудованы таймером с задержкой включения от 0 до 2 минут.

	Изделие с маркировкой CE означает, что продукция произведена в соответствии со стандартами качества и безопасности, предусмотренными Директивами Европейского Союза для данного вида продукции (наносится производителем).
	Знак соответствия продукции европейским стандартам качества и электрической безопасности, выданный Обществом технического надзора TUV (Германия).
	Знак соответствия продукции, подлежащей обязательной сертификации в системе ДСТ Р, техническим стандартам и нормам, принятым на территории Российской Федерации. Подтверждается сертификатами, выданными сертификационным центром РосТЕСТ (Москва).
	Знак соответствия продукции требованиям технических норм Украины, подтверждается сертификатами соответствия УкрТЕСТ.
	Знак соответствия продукции стандартам качества и электрической безопасности, принятым в Польше, выданный сертификационным органом РСВС (Польша).
	Знак соответствия продукции словацким стандартам качества и электрической безопасности, выданный сертификационным органом EVPU (Словакия).
	Класс изоляции: двойная изоляция.
	Класс защиты устройства.
	Класс защиты устройства.
